朋友們大家好，歡迎來到麥克傳感云學院！

在各行各業的生產運營中，流體流量是過程控制的關鍵數據。精確測量過程流量，對保證產品質量、提高生產效率等有著重要的作用。其重要性在給排水、造紙、油氣、紡織印染、環保等行業中更為突出。

測量流體流量的儀表統稱為流量計，是重要的工業物理量測量儀表之一。那么流量計是如何保證測量精準度？其標準是什么？這一期我們的課程就為你揭開流量標準裝置的秘密！

流量計為什么要進行標定呢？我們知道，電磁流量計在生產過程中存在分散性和誤差，因此需要在滿足流量計應用安裝的條件下進行實流標定，得出一個唯一的傳感器系數。也就是說，通過標定，每臺電磁流量計有一個確定的系數與之對應，這樣，才能保證流量計的準確度與線性度。因此流量標準裝置的性能至關重要。

下面我們一起聊聊流量標準裝置，這里以電磁流量計的生產標定為例，對流量標準裝置做詳細的說明。

常見的液體流量標準裝置有兩種，第一種為標準表法流量標準裝置，第二種為靜態質量法流量標準裝置。

用標準流量計作為流量標準來鑒定流量計的方法稱為“標準表法”。裝置主要由液體源、標定管道、標準流量計和控制設備等組成。

其原理是基于流體力學的連續性方程，以標準表為標準器，使流體連續通過標準流量計和被檢流量計，比較兩者的輸出瞬時流量值，或比較一段時間內的累積流量值，從而確定被檢流量計的計量性能。

標準表法在方便量值傳遞、擴大流量范圍、提高檢定效率等方面具有顯著價值，因而得到了普遍的發展。

根據稱重容器測量液體質量，結合測量時間及液體密度，計算出液體瞬時流量，再通過比較此瞬時瞬時流量和被檢表輸出的瞬時流量，確定被檢流量計的計量性能的方法，被稱為靜態質量法。

裝置主要由液源穩壓系統、標定管路、稱量系統、啟停設備、控制設備等組成。此裝置由于液體在靜止?fàn)顟B(tài)下稱重，消除了液流的動量影響，因此在流量裝置中準確度最高的裝置。

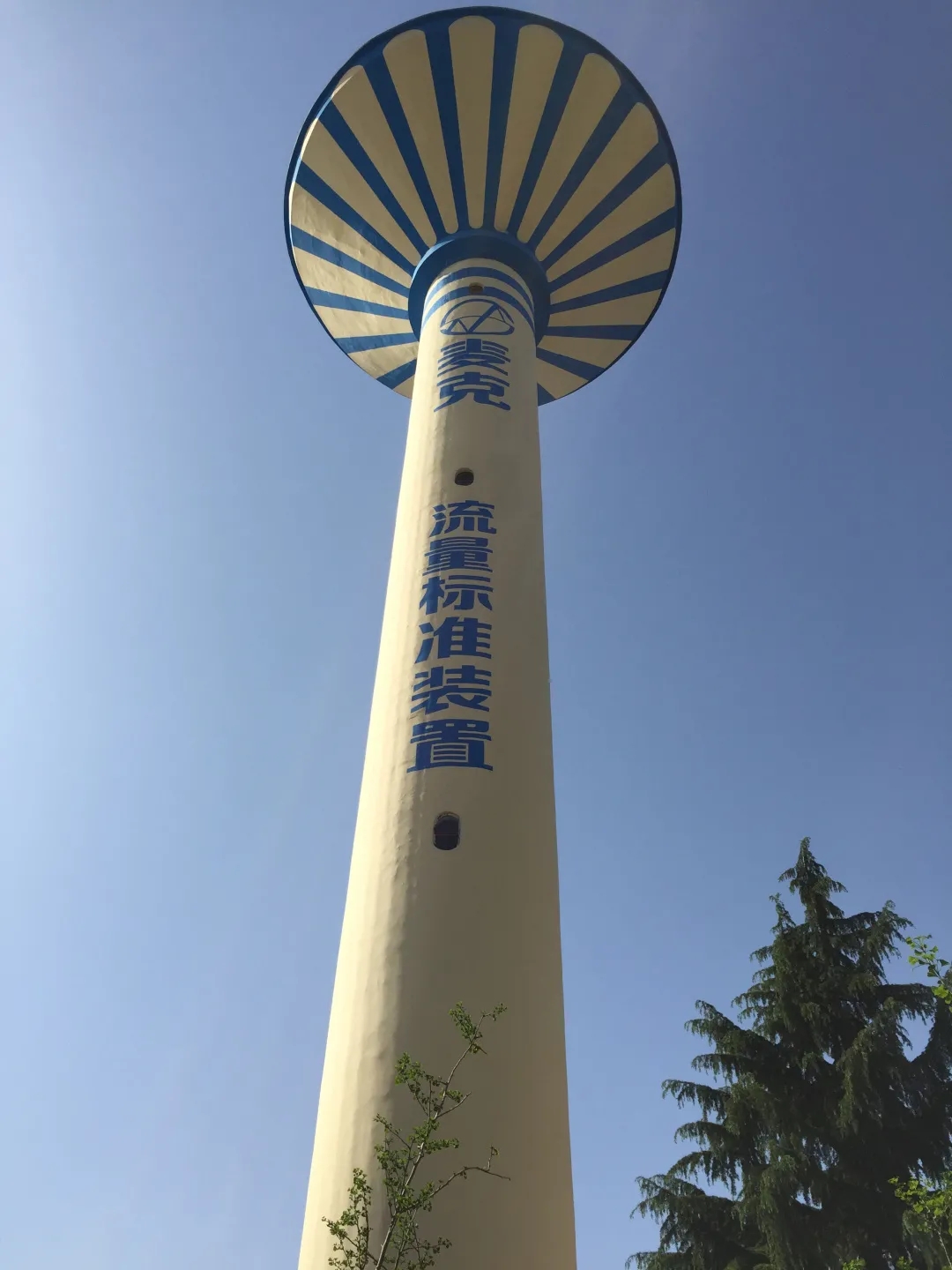

靜態質量法中的液源穩壓系統，常用的穩壓方法有三種，分別為水塔穩壓法、容器穩壓法、變頻調速法，其中水塔穩壓法效果最好。

麥克傳感流量標準裝置可實現標準表法標定，也具備靜態質量法標定能力，一套裝置，兩個系統。其中DN6~DN350管徑為靜態質量法；DN25~DN600管徑為標準表法。兩套系統可以同時運行，極大地提升了標定效率。

好了今天的課程內容就是這些，關于流量計標定的方法和原理，你懂了嗎？下期我們將聊一聊流量計標定的管線是什么樣的。大家可以微信搜索并關注“麥克傳感器”公眾號，告訴我你想了解的問題，還可以在線選型、樣品申請、線上下單、獲取更多產品及行業資訊。我們下節課見！
